Comment ajouter un traceur de cartes Vulcan à n'importe quel bateau

Peu importe les instruments dont vous disposez, optez pour une mise à niveau de votre bateau cet hiver et ajoutez un traceur de cartes Vulcan pour bénéficier de fonctionnalités primées de navigation à la voile, d'écrans clairs et lumineux et d'un excellent rapport qualité-prix.

La série Vulcan de B&G, dont les qualités sont reconnues, vous offre un traceur de cartes polyvalent et facile à utiliser avec fonctions multitouch et pincer pour zoomer, sur un écran 7, 9 ou 12 pouces. Truffé d'innovations pour la navigation à la voile, Vulcan s'intègre à vos instruments de bord pour vous donner accès à des fonctionnalités de navigation primées comme SailSteer et SailingTime.

Facile à ajuster

L'intégration d'un traceur de cartes Vulcan à votre bateau ne pourrait pas être plus simple. Une gamme d'options de montage est disponible : l'étrier de support inclus vous permet de monter votre traceur de cartes sur toute surface verticale, horizontale ou même aérienne en utilisant seulement quatre vis. Vous pouvez également effectuer un montage encastré pour une installation discrète et élégante qui conviendra à tous les bateaux.

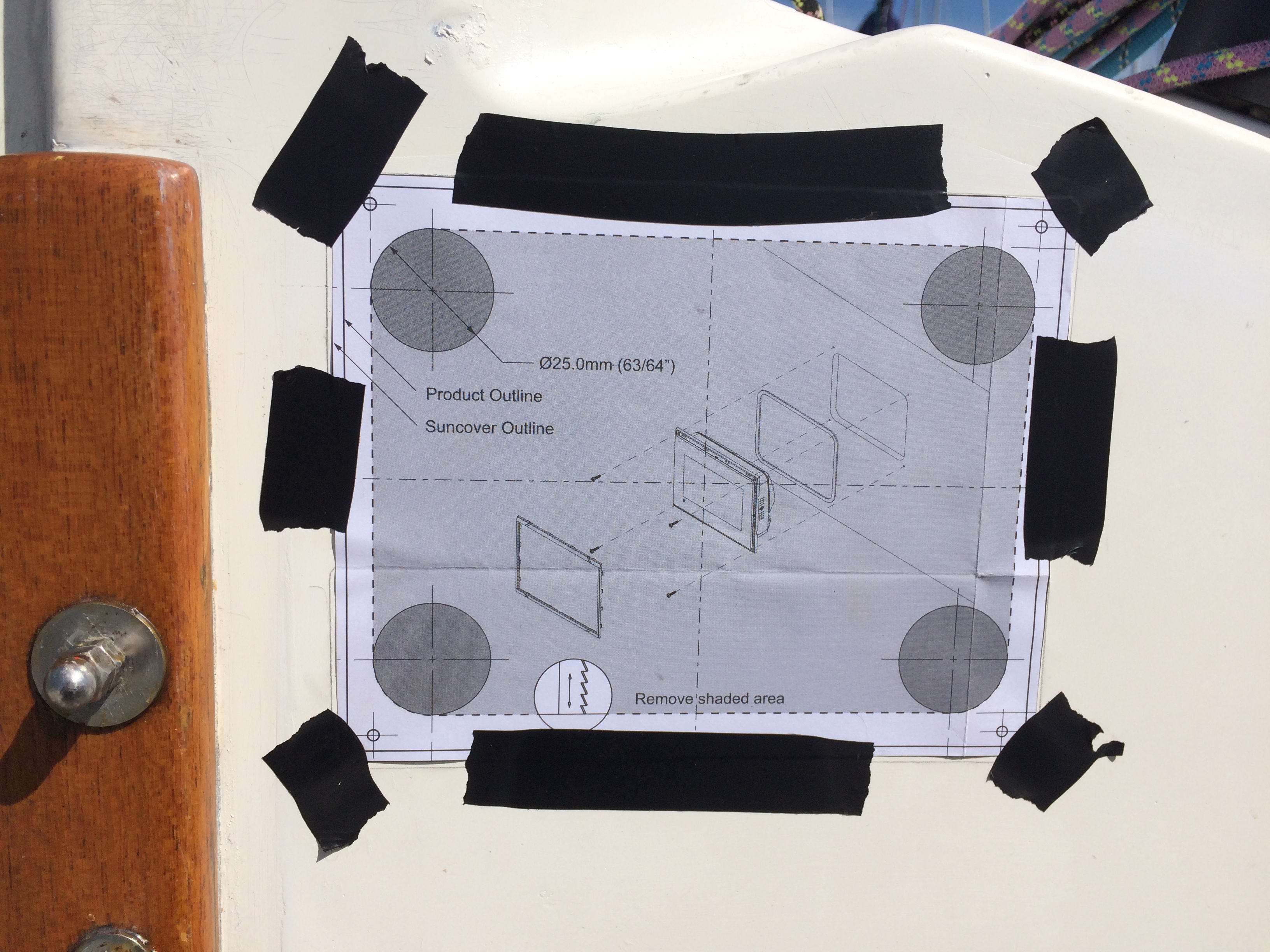

Placez soigneusement le gabarit à l'endroit où vous prévoyez de monter l'appareil

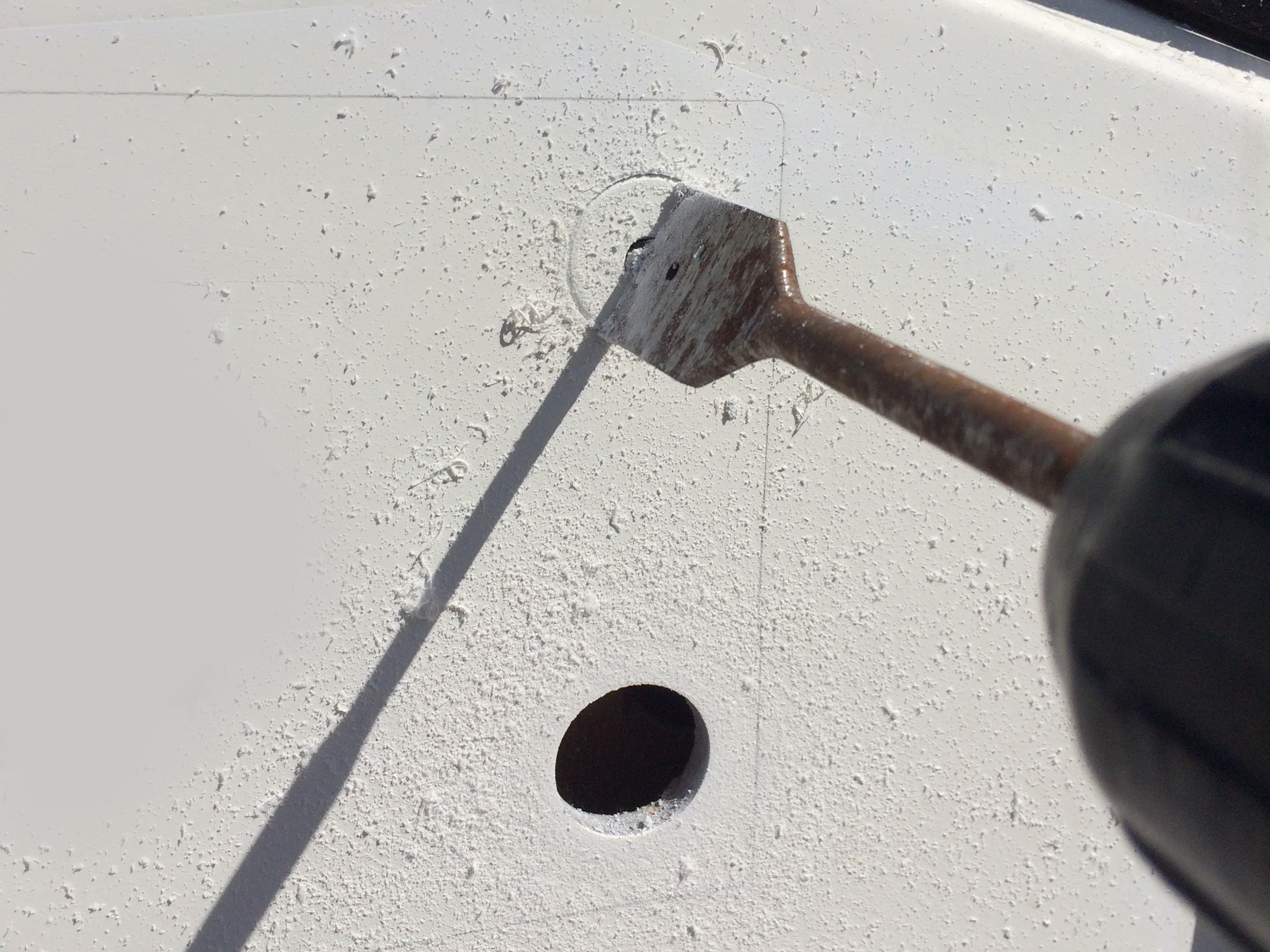

À l'aide d'une perceuse appropriée, percez de manière à effectuer un périmètre pour les coins

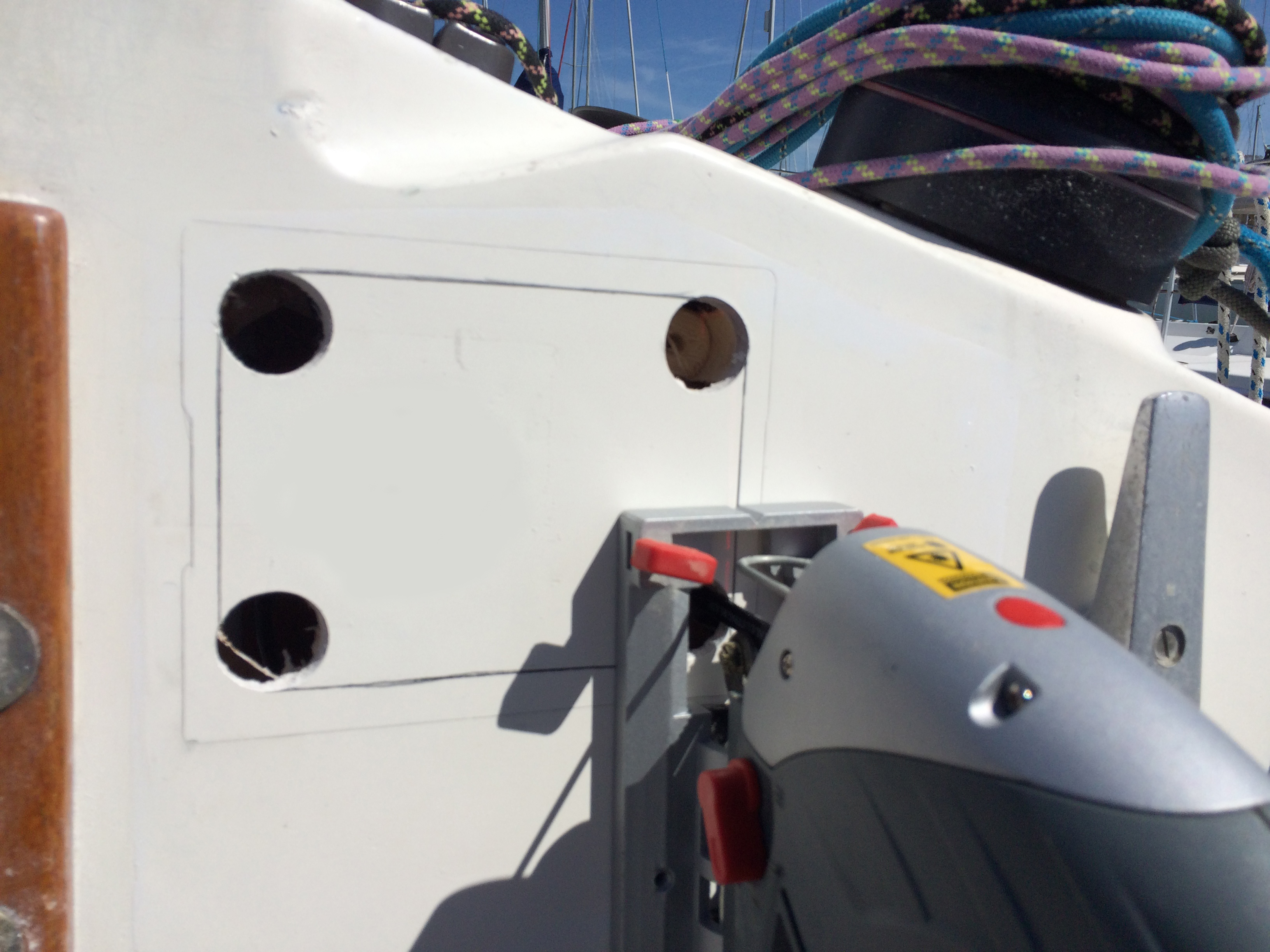

Utilisez une scie pour joindre les coins et terminer la découpe

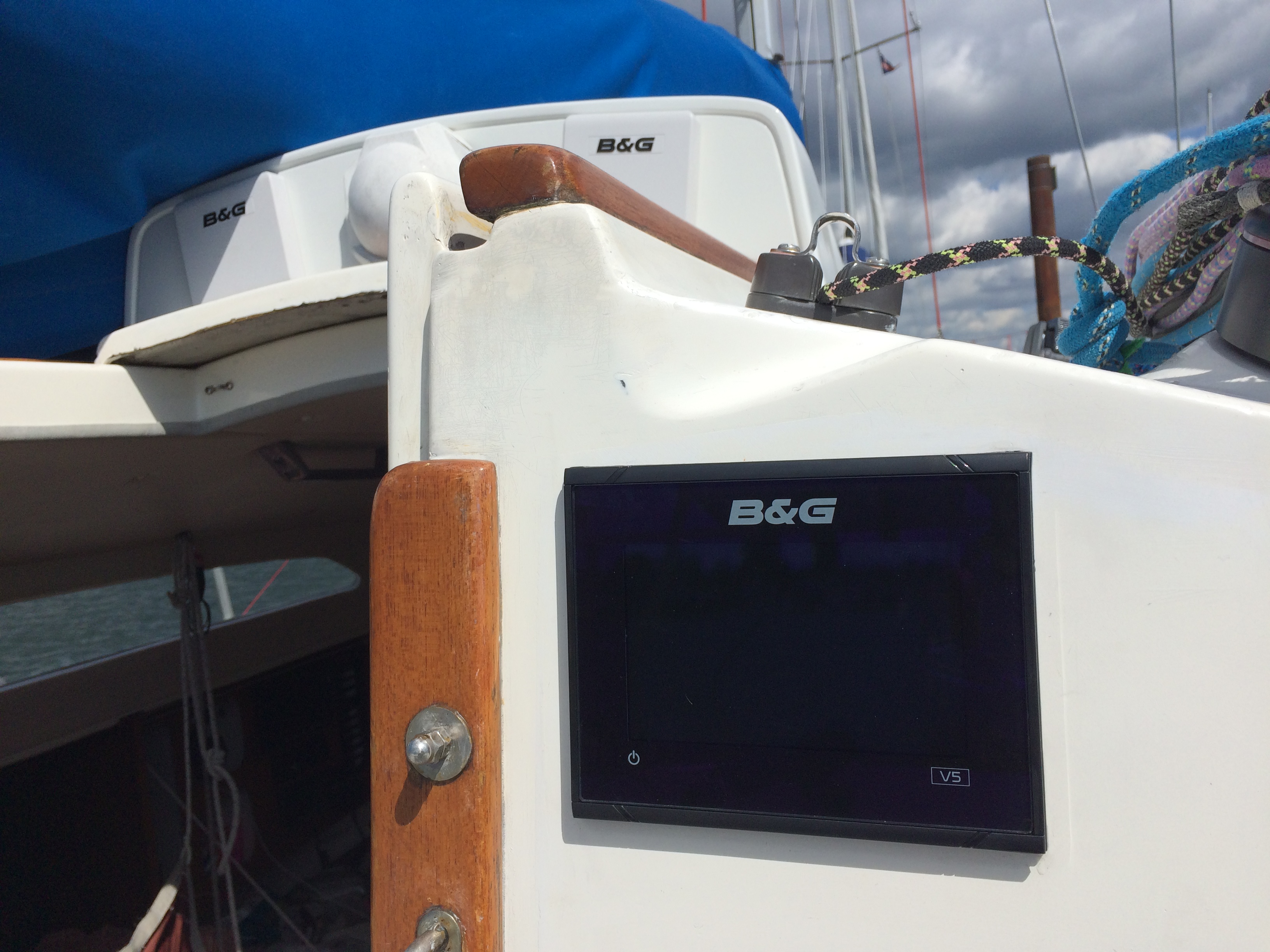

Fixez le Vulcan à l'aide des quatre vis fournies, branchez-le et commencez à profiter de votre traceur de cartes

Il vous suffit de brancher votre nouveau Vulcan et vous disposez d'un traceur de cartes facile à utiliser avec un récepteur GPS interne 10 Hz, un écran tactile lumineux et visible en plein soleil et des menus intuitifs. Le Vulcan prend en charge la cartographie de fournisseurs tels que C-Map et Navionics. Vous pouvez facilement entrer des waypoints et des itinéraires et voir les données GPS, la valeur SOG, la plage de waypoints COG, le cap et l'ETA. Pour plus de fonctionnalités, vous pouvez ajouter des capteurs, le radar Broadband, la technologie AIS et même ForwardScan. Toutefois, votre Vulcan fonctionnera parfaitement clé en main avec une simple source d'alimentation.

Intégration simplifiée

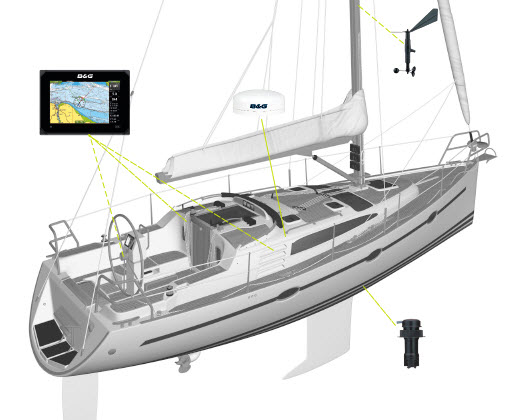

En ajoutant le Vulcan à votre réseau d'instruments, vous bénéficierez des fonctionnalités primées de navigation à la voile de B&G. Vulcan est conçu pour une mise en réseau transparente via NMEA2000, mais vous pouvez le relier à la plupart des réseaux d'instruments existants, quelle que soit leur marque. Voici comment procéder.

Ajouter Vulcan à un réseau NMEA2000

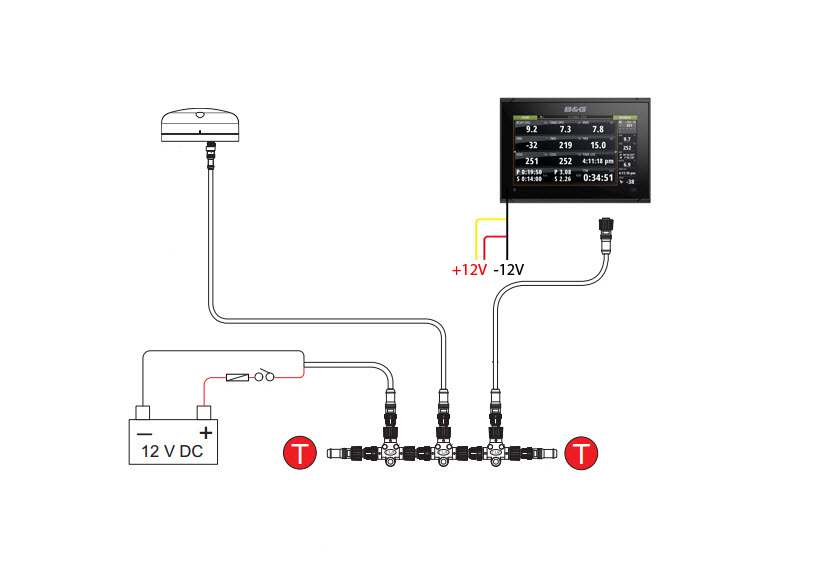

Il vous suffit d'ajouter un raccord en T et un câble de branchement à votre réseau, de brancher votre Vulcan, d'ajouter une alimentation 12 V, et vous êtes prêt à naviguer. Un réseau est constitué d'une dorsale à partir de laquelle des câbles de branchement individuels permettent de connecter chaque instrument ou appareil. L'alimentation 12 V est fournie via un câble d'alimentation, et chaque extrémité doit comporter une terminaison. Les connexions sont faites en utilisant des connecteurs Micro-C simples, ce qui rend la construction d'un réseau aussi simple qu'une connectivité Plug & Play.

Ajouter Vulcan aux instruments NMEA 0183

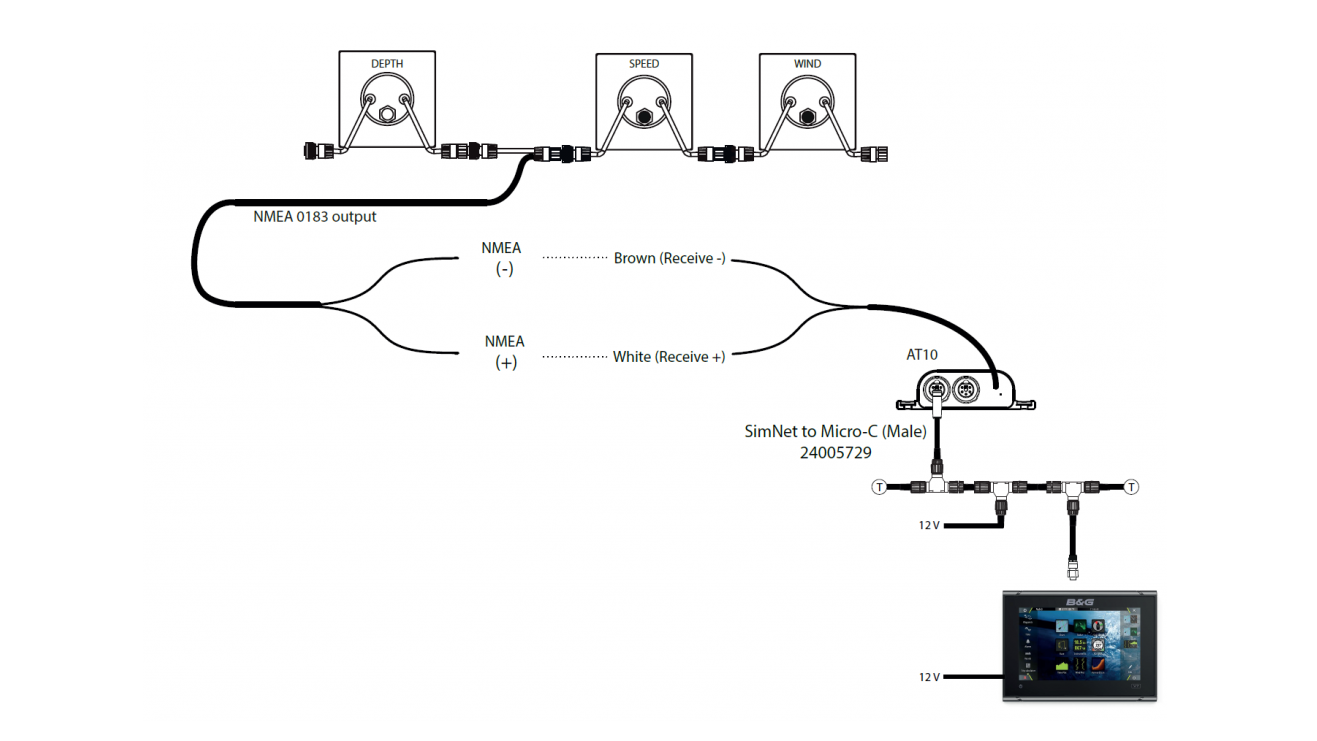

En ajoutant quelques composants simples qui convertissent NMEA0183 en NMEA2000, vous pouvez ajouter un traceur de cartes Vulcan de B&G aux instruments de votre bateau. Les traceurs de cartes Vulcan ne possèdent pas de port NMEA0183. Vous aurez donc besoin d'une passerelle telle que Navico AT10 pour convertir les données provenant de vos capteurs existants en NMEA2000. Ces données pourront ensuite être lues par votre nouveau traceur de cartes Vulcan, ainsi que par tous les autres appareils compatibles sur le réseau NMEA2000. Retrouvez la liste des câbles compatibles au bas de cette page.

BG0837 Vulcan ST60 connector diagram ENG 05-19.jpg

Ajouter Vulcan aux instruments SeaTalk

En ajoutant quelques composants simples qui convertissent SeaTalk en NMEA2000, vous pouvez ajouter un traceur de cartes Vulcan de B&G à votre bateau. Vous aurez besoin d'un convertisseur Seatalk vers SeatalkNG et d'un connecteur Seatalk vers Micro-C pour convertir les données provenant de vos instruments ST60 existants en NMEA2000. Ces données pourront ensuite être lues par votre nouveau traceur de cartes Vulcan. Si vos instruments sont connectés via SeatalkNG, un simple câble de conversion suffira à votre Vulcan pour communiquer avec la dorsale réseau. SeaTalk et Seatalkng sont des marques déposées de Raymarine.

Ajouter Vulcan aux instruments B&G Network

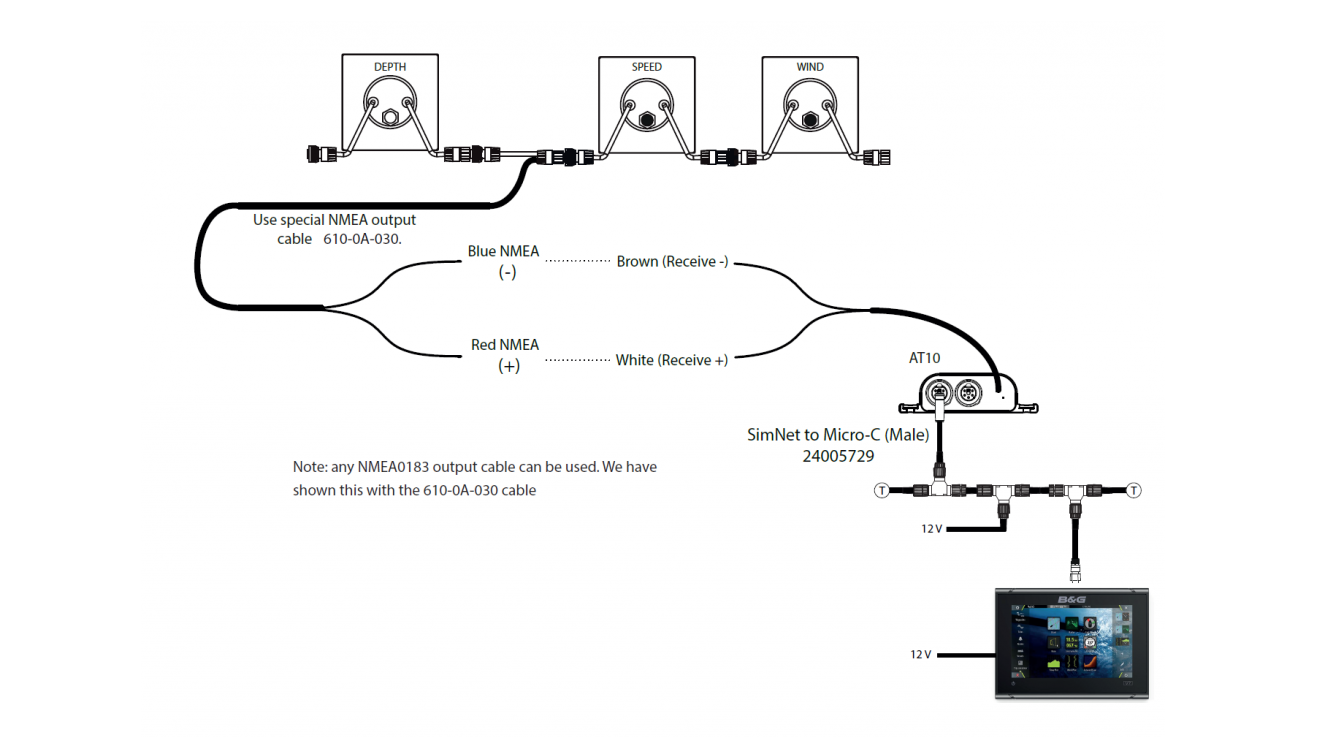

Vous pouvez ajouter le Vulcan aux anciens instruments B&G Network. En ajoutant quelques composants simples qui convertissent NMEA0183 en NMEA2000, vous pouvez ajouter un traceur de cartes Vulcan de B&G à votre bateau et commencer à bénéficier des fonctions SailSteer™, Sailing Time et autres fonctionnalités de navigation à la voile de B&G. Vous aurez besoin d'un convertisseur tel que le Navico AT10 pour convertir les instruments réseau B&G NMEA0183 vers NMEA2000. Retrouvez la liste des câbles et convertisseurs compatibles au bas de cette page.

Afin de tirer le meilleur parti des fonctionnalités de navigation sur les traceurs de cartes B&G, vous avez besoin des éléments suivants :

EN PREMIER : Capteur de vent – Indique la vitesse et l'angle du vent apparent sur l'écran de Vulcan.

PUIS : Capteur de vitesse du bateau – Ajoute la vitesse du bateau dans les calculs de la vitesse et de l'angle du vent réel.

PUIS : Capteur de compas – Ajoute le cap dans le calcul de la direction du vent réel.

Vulcan comparera la vitesse du bateau et le cap par rapport à la vitesse fond et à la route fond pour calculer le taux de marée et la direction.

Des fonctionnalités de navigation dédiées à la plaisance et à la course

Vous pouvez utiliser Vulcan comme un simple traceur de cartes dès que vous le connectez à l'alimentation. Pour bénéficier de fonctionnalités plus avancées, complétez-le par des instruments de vitesse, de profondeur et de vent. Laissez Vulcan s'occuper des calculs complexes, vous laissant libre de vous détendre et de profiter de la navigation.

SailSteer

Avec SailSteer, consultez toutes les données qu'il vous faut, d'un seul coup d'œil et sur un écran facile à lire. Affichez les informations essentielles sur le vent, la vitesse, les marées, le cap, la route fond, les laylines et les waypoints sur un seul écran pour vous assurer que vous disposez des données requises à portée de main.

Laylines

Laissez Vulcan faire le plus dur. Affichez votre route et réduisez le temps passé à gérer les laylines superposées sur votre carte. Découvrez la meilleure façon de procéder et placez-vous avec assurance à l'endroit qui vous permettra de bien exploiter le vent. Les laylines prennent même en compte les effets de marée et les changements de vent pour tracer la route la plus rapide jusqu'au prochain waypoint.

Navionics Chart with SailSteer page_EMEA.jpg_11716.jpg

SailingTime

Optimisez vos planifications avec SailingTime et estimez avec précision le temps requis pour atteindre un waypoint, même s'il se trouve face au vent. SailingTime calcule le temps que vous consacrerez à chaque virement de bord, en tenant compte des effets du vent et de la marée, et estime avec précision votre heure d'arrivée à destination.

RacePanel

Grâce à RacePanel, vous serez toujours sur la ligne au signal du départ. Profitez de fonctionnalités faciles à utiliser autrefois réservées aux navigateurs professionnels. Prenez le meilleur départ de la flotte grâce à des données sur le temps, la distance et le positionnement affichées sur un seul écran clair et lisible.
